數碼樓宇對講(N+1)系統說明書
發布時間：2018-08-13 ｜ 作者：安居樂樓宇對講
｜ 來源：石家莊安居樂科技 瀏覽：
核心：請您仔細閱讀數碼樓宇對講(N+1)系統說明書,并按照說明書的要求去做，非專業人士不要隨意安裝、拆卸設備。

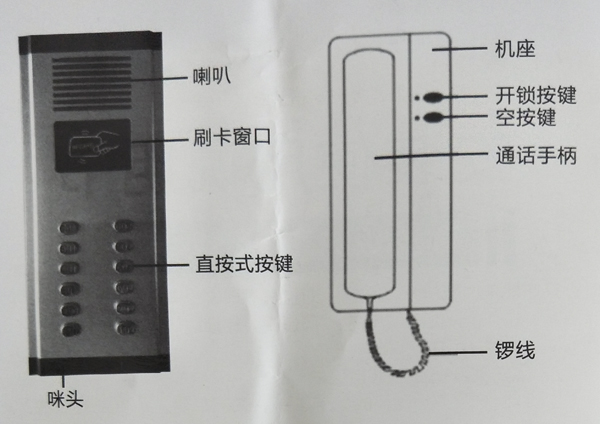

1、系統功能簡介
1 )采用N+1線制接線，每戶一根地址線，一根公共線接線，簡單直觀;
2 )系統采用數字電路，系統中各分機互相獨立，互不干擾，保密性好;
3 )系統接好線即可使用，主機和分機無須編碼;
4 )系統最大支持32戶，呼叫時，對應分機振鈴，響鈴時間50秒，無人接聽時自動切斷并進入待機狀態;
5 )主機呼叫分機，分機響鈴時，分機提機(免提分機按接聽鍵)即可與門口主機通話，通話時間為60秒，可按開鎖鍵打開樓下門鎖，掛機后系統自動切斷并進入待機狀態;
6 )系統可內置ID/IC刷卡開鎖，系統自帶的ID刷卡開鎖，容量為1000張，可擴展;
7 )分機兩線入戶，不分正負，一戶分機故障，不影響其他分機正常使用;
8 )系統兼容接手柄分機或免提分機，但不能兩種混裝;
9 )系統兼容各種電鎖(接磁力鎖或電插鎖需調節開鎖延時的話，須配專用開鎖電源)，
注1:分機響鈴時得在提機通話的狀態下按開鎖鍵才能打開門鎖;
注2:通話完畢把分機手柄掛牢固，以免影響下次呼叫;
2、系統使用說明
1)數碼式N+1系統呼叫說明
主機面板有“0~9”的數字按鍵，來訪者輸入三位或四位的房號(例如0203，按順序按鍵盤的“0” “2”， “O” ”3”按鍵即可)，如按錯，可按“*”字鍵取消，重新輸入正確的房號，呼叫成功時對應分機會發出音樂鈴聲，以提示用戶有訪客到。用戶摘機即可與訪客互相通話，住戶確認訪客身份后，可按開鎖鍵，遙控開啟樓下大門電鎖。(注:該系統最多支持32戶，所以房號范圍是0101、0102、0103、0104-.. .. 0801、0802、0803、0804)
2)數碼式N+1系統開鎖密碼設置說明
在主機上呼叫自家分機號，分機響鈴后摘機，長按分機的“開鎖”鍵4秒鐘后主機數碼管出現“PASS”字幕后松手，在主機上輸出4位數的密碼，主機自動保存密碼，要更換密碼的話，重新設置一個新密碼即可。
3)數碼式N+1系統密碼開鎖說明
開鎖密碼為4位房號+4位密碼，不足4位房號在前面加“0”。例如用戶的分機號為“201”，該分機設置的密碼為 “1234”時，那么開鎖密碼為“02011234” 要用密碼開鎖時，只須在主機上輸入#02011234"時，單元門鎖會打開，密碼錯誤會自動退出。

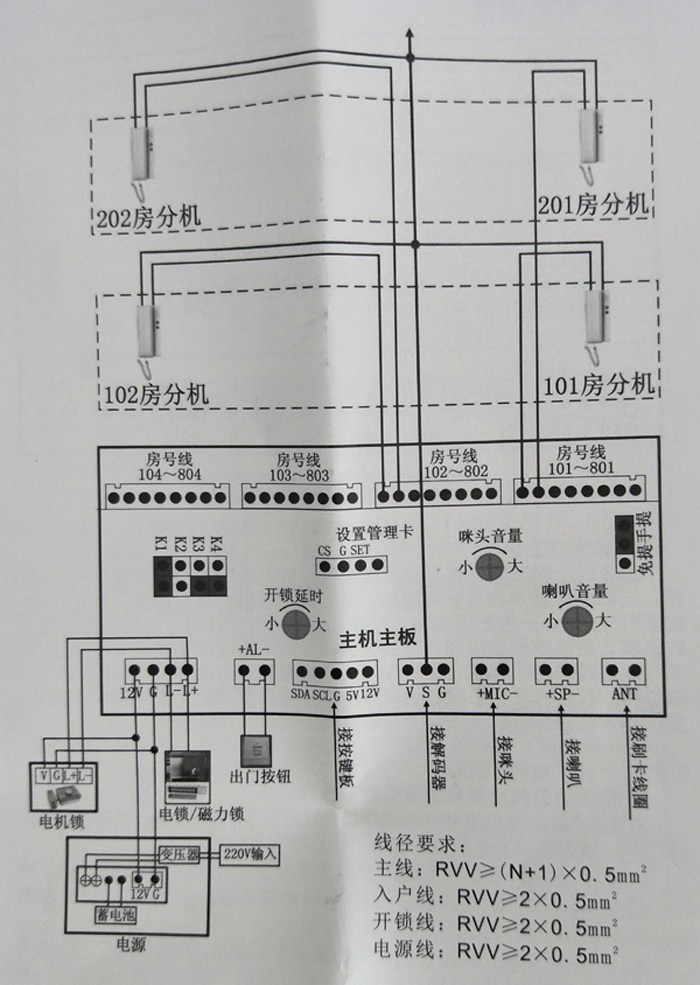

3、系統接線圖
4、主機調試

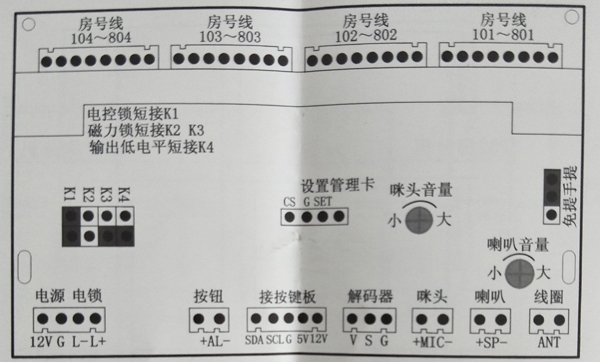

圖5：主機主板各接口示意圖
1)音量調節方法:
安裝施工調試時，安裝工作人只可以根據現場環境的需要進行一些調整， 比如:通話聲音過大或過小，可以稍微調整“咪頭音量”的電位器(如圖5所示)，一般不用調整。 設備受施工場所、環境、線材質量等因素的影響，主機或分機可能會出現嘯叫吉。如果出現此類情況，安裝工作人員可以通過調整“咪頭音量” 和“喇叭音量” 的電位器(如圖5所示)。
電位器的調整方法:逆時針旋轉半圈至圈慢慢調小， 直至嘯叫聲消失，主機和分機都能聽到最大最清晰最洪亮的對話即調試完畢。
注:電位器在出廠前已做嚴格的精密測試和調整，現場施工表明在95%以上的工程施工過程中，電位器均不需要作任何調整。
2)接手提分機還是免提分機的設置方法:
方法1:數碼主機直接按#00005737進行手提或免提分機轉換，響3聲為轉換到手提分機模式，響8聲 為免提分機模式。
方法2:直按式主機在斷電的模式下短接主板上的“CS”和 “G”插針(如圖6所示)，重新通電，響3聲為轉換到手提分機模式，響8聲為免提分機模式。 (該方法也適用于數碼主機)
注1: 主機選擇了手提分機模式或免提分機模式，主板上的“免提手提” 插針帽也要對應短接相應的插針(默認是插“手提模式”， 如圖5所示)
注2:主機要么全接手提分機，要么全接免提分機，不能部分接手提分機，部分接免提分機的。

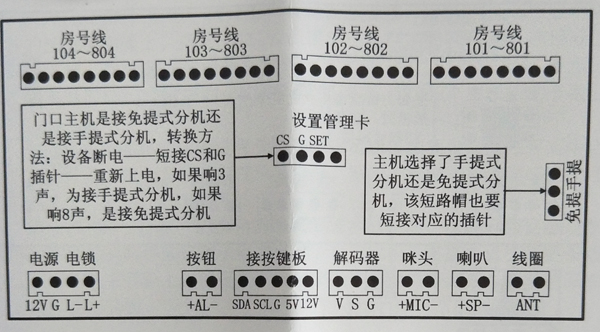

圖6：接手提分機/免提分機的設置
3)開鎖信號設置方法:
主機主板上的“K1~K4”插針(如圖5所示)是設置開鎖信號的，出廠時主機默認是接普通電鎖的(默認是短接K1，如圖7所示)，如果使用磁力鎖或電插鎖，那么把插針帽換插到“K2和“K3” 插針的位置(即短接“K2”和“K3”插針，如圖8所示)，如果需要輸出低電平信號，那么短接”K4”插針即可。
注:普通電鎖包括靜音鎖和電機鎖/靈動鎖等。

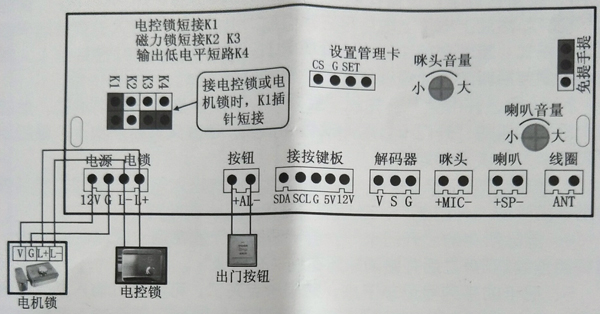

圖7：接電控鎖/電機鎖的設置

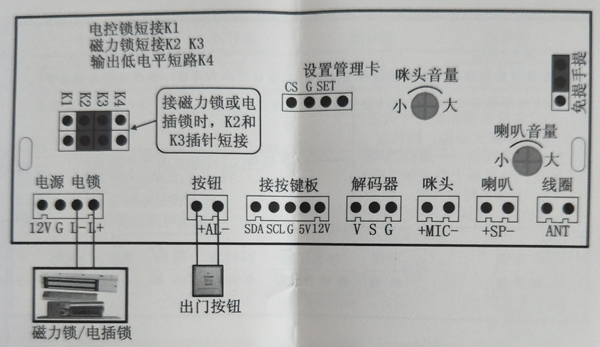

圖8：接磁力鎖/電插鎖的設置
門禁設置說明(一體化)
管理卡:用于注冊開門卡的功能卡(出廠時已設置好)
刪除卡:用于刪除開門卡的功能卡(出廠時已設置好)
1、設置管理卡: 設備在斷電的狀態下短接主板上的"G”和“管理卡”插針，然后上電(上電后可去除短接，也可保留)進入設置管理卡和刪除卡模式。接著刷待注冊的[管理卡]。再刷待注冊的I刪除卡]。兩張卡片刷完后斷電去除短接再上電，完成設置工作。
2、注冊“開門卡”:先刷“管理卡”一次后進入增加卡模式，然后依次刷要注冊的“開門卡”(一次可刷多張，每張只能刷一一次)，最后刷“管理卡”一次保存即可。
3、刪除“開門卡”:先刷“刪除卡”一次進入刪除 卡模式，然后依次刷要?jiǎng)h除的“開門卡”，最后刷“刪除卡”一次即可。
4、清除所有的“開門卡”:將“刪除卡”放在刷卡區域保持10秒，
蜂鳴器連續響5聲之后開始清除所有的“開門卡”。
5、把卡的序列號記錄下來，如果卡丟失了，可以通過輸入序列號刪除卡。輸入“#2013 2004”數碼管上顯示“CArd” 然后輸入要?jiǎng)h除的卡的序列號即可，可連續輸入多張卡的序列號，完成后按“*”退出。
6、數據復制:
斷電，撥掉主機按鍵板連接線，用5P對插線插在兩塊主板的按鍵板插座上，把2個主機板連接在一起， 如圖10所示。在目標板主板上供電，供電后在目標板上短接一下“G”和“SET”插針聽到主板上繼電器振動約10秒左右，即數據復制成功。這時2個主機板的卡數據相同。
注:目標板即是空白的沒有卡數據的主機板，如果有數據在復制中會自動清除數據。數據復制不僅僅只是卡號，系統工作模式和手動編碼房號及開鎖密碼數據都一起復制的。
這個功能用于小區中有多臺門口機要求數據相同，這樣可以快速?gòu)?fù)制而不用每臺主機都得去設置卡和房號等。也可以用于更換主機板時把卡數據復制到新的主機板上，但是要嚴格按照操作步驟操作，否則會清除原來有卡數據的主機板。

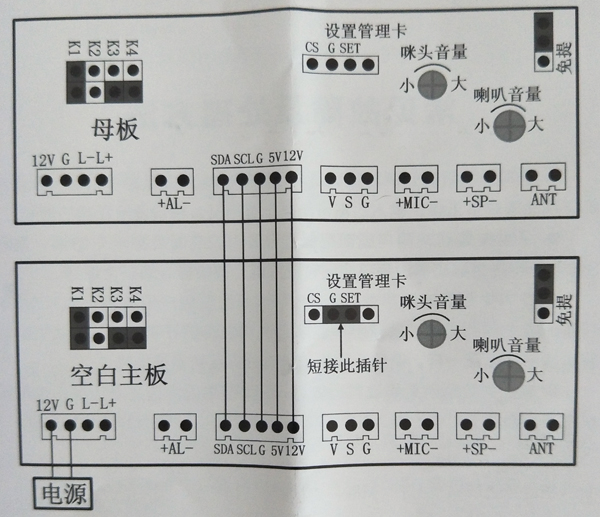

圖9：主板復制數據的連接線示意圖
刷卡響聲說明:
●刷卡短響一聲，在待機狀態下表示此卡為“開門卡”并開門成功，在增加開門卡或刪除開門卡模式下表示操作成功。統稱為操作成功。
●刷卡長響一聲，表示此卡為“管理卡”或“刪除卡”并返回待機狀態。
●刷卡響二聲，表示此卡為“管理卡”并進入增加開門卡模式。
●刷卡響三聲:表示此卡為“刪除卡”并進入刪除開門卡模式。
●刷卡響四聲:如果在待機狀態下表示此卡為未授權卡，如果在增加開門卡模式表示此卡已授權了不加再增加了。如果在刪除開門卡模式表示此卡未授權不用刪除。統稱操作不成功。
●刷卡響五聲。表示卡號容量已滿。
●長刷十秒“ 刪除卡”響十聲表示“開門卡”已全部刪除。
常見故障及處理方法
●呼叫失敗后響五聲或數碼管園示ERR1或語音報房號錯誤， 表示系統在手動模式下工作，輸入的房號不在設置范圍。 請?jiān)O(shè)置好正確的房號。
●呼叫失敗后響兩聲或數碼管品示ERR2或語音報房號錯誤，表示S線電壓過高或解碼器沒解碼或沒有接分機。請檢查線路是否接對。
●呼叫失敗后響四聲或顯示ERR4或語音報用戶沒掛機，表示S線電壓過低或主線有短路或解碼器解碼了但分機沒有掛好手柄或入戶線短路或解碼器地址設置一樣。 請檢查線路和檢查分機手柄是否掛好。
●呼叫失敗后響五聲或數碼管顯示ERR7或語音報房號錯誤，表示系統在萬能模式下工作，輸入的房號不在設置范圍。請?jiān)O(shè)置好正確的房號。
注意事項
1、請您仔細閱讀本手冊并按照手冊的要求去做;
2、非專業人士不要隨意安裝、拆卸設備;
3、本產品維修和質保由廠家負責;
4、設備是室內安裝產品，不要在室外環境或惡劣環境下使用;
5、設備請遠離液體和“熱源”;
6、安裝必須可靠牢固;
7、注意防水、防潮;
8、使用廠家附帶的配件進行安裝;
9、不要使用濕的東西清洗設備;
10、使用帶有地線的電源;
11、注意通電保護;
12、注意雷擊保護和長時間無人看管時的保護。
