簡介：樓宇對講系統主要應用于住宅小區，可以是大面積的住宅小區，也可以是單棟的樓宇住宅。樓宇對講系統是利用語音技術、視頻技術、控制技術和計算機技術實現樓宇內外業主和訪客間的語音、
樓宇對講系統主要應用于住宅小區，可以是大面積的住宅小區，也可以是單棟的樓宇住宅。樓宇對講系統是利用語音技術、視頻技術、控制技術和計算機技術實現樓宇內外業主和訪客間的語音、視頻對講和通話的系統。
1．什么是樓宇對講系統
樓宇對講系統是采用單片機技術、雙工對講技術、CCD攝像及視頻顯像技術而設計的一種訪客識別電控信息管理的智能系統。樓門平時總處于閉鎖狀態，避免非本樓人員未經允許進入樓內。本樓內的住戶可以用鑰匙或密碼開門自由出入。當有客人來訪時，需在樓門外的對講主機鍵盤上按出被訪住戶的房間號，呼叫被訪住戶的對講分機，接通后與被訪住戶的主人進行雙向通話或可視通話。通過對話或圖像確認來訪者的身份后，住戶主人允許來訪者進入，就用對講分機上的開鎖鍵打開大樓門口上的電控鎖，來訪客人便可以進入樓內。來訪客人進入后，樓門自動閉鎖。
住宅小區的物業管理部門通過小區對講管理主機，可以對小區內各住宅樓宇對講系統的工作情況進行監視。如有住宅樓入口門被非法打開或?qū)χv系統出現故障，小區對講管理主機會發出報警信號和顯示出報警的內容及地點。

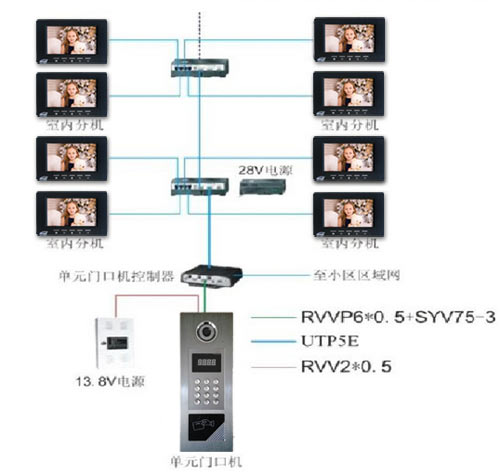

2.樓宇對講系統的基本結構
系統主要由主機、分機、UPS電源、隔離器、電控鎖、閉門器和管理中心等組成
3.樓宇對講系統工作原理
來訪者可通過樓下單元門前的主機呼叫住戶并與其對話，住戶在戶內控制單元門的啟閉，小區的主機這可以隨時接收住戶報警信號傳給值班主機通知小區保衛人員，系統不僅增強了高層住宅安全保衛工作，而且大大方便了住戶，減少許多不必要的上下樓麻煩。
4．樓宇對講的類型
a) 單戶型
具備可視對講或非可視對講、刷卡或密碼開鎖、主動監控，等功能，室內機分嵌入式和扁平壁掛式兩種。
b) 單元型
單元型可視系統或非可視對講系統主機分直按式和撥號式兩種。直按式容量較小，適用于多層住宅樓，特點是一按就應，操作簡便。撥號式容量較大，可接9999
戶，適用于高層住宅樓，特點是界面豪華，操作方式同撥電話一樣。這兩種系統均采用總線式布線，內置解碼，室內機一般與單戶型的室內機兼容，均可實現可視對講或非可視對講、開鎖等功能，并可掛接管理中心。
c) 小區聯網型
采用區域集中化管理，功能復雜，各廠家的產品均有自己的特色。一般除具備可視對講或非可視對講、開鎖等基本功能外，還能接收和傳送住戶的各種技防探測器報警信息和進行緊急求助，能主動呼叫轄區任一住戶或群呼所有住戶實行廣播功能，有的還與三表（水、煤、電）抄送、IC卡門禁系統和其他系統構成小區物業管理系統。
5．樓宇對講的功能和特點
可視對講系統對于家居門戶管理的最大特點是安全、便捷?？蓪?shí)現住戶與樓門的（可視）對講、室內多路報警聯網控制、戶與戶之間的雙向?qū)χv以及聯網門禁等功能。
（1）功能和特點
·來訪者通過小區單元門口主機撥叫被訪者的室內分機。
·住戶可通過室內分機看到來訪者的影像。
·門口機配有紅外燈，保證即使在夜間影像也一樣清晰。
·門口機能自動逆光補償，保證來訪者即使身處明亮背景攝下的圖象也一樣清晰。
·振鈴音由單片機產生，悅耳動聽。
·實時短路自動保護。
·守候時主機進入低功耗狀態。
·停電后可延遲供電48小時。
·來訪者可以通過門口主機同管理中心通話。
·戶戶對講，小區內的住戶可以通過中心及門口主機，以實戶與戶之間的通話(戶戶對講型)。
·門口機可與管理機通話，各門口機可以呼叫管理機并通話，管理機可開鎖。
·緊急廣播，在緊急情況下，小區管理中心可以通過中心管理機向小區內各個住戶緊急報警通話。
（2）主要功能介紹
·對講可視功能
來訪客人可在單元門口主機上撥號呼叫住戶分機，住戶室內分機振鈴，屏幕上同時顯示來訪者的圖像。住戶提起話機即可與來訪者通話，以此來辨別來訪者的身份。
·自動關門功能
住戶與來訪客人通話后，住戶允許來訪者進入時，可按分機上的開鎖鍵給單元門開鎖，來訪者進入大門后，防盜門在閉門器的拉動下自動關門。
·密碼開鎖功能
住戶回家時，可用鑰匙開鎖，也可在門口主機輸入開鎖密碼開鎖。
·緊急救護功能
如果住戶有人生病需緊急求護，可按分機上的緊急按鈕向管理中心報警求助，緊急按鈕也可安裝在老人床邊或臥室內，方便緊急情況時報警求助，管理中心接到求救信息后，可立即與醫療救護單位聯系，及時救護病人。
·住戶與管理中心雙向通話功能
住戶在需要物業中心幫助時，如設備維修等情況可以按求助按鈕向管理中心求助；管理中心有情況需通知住戶，如催交水電費、物業維修費或發布通告時，也可撥號呼叫住戶，從而實現住戶與中心的雙向?qū)χv功能。
·多路報警
每戶室內分機可接門磁、紅外探頭、煙感探頭、煤氣探測器、玻璃破碎探測器等多種探頭，我司做的都是分機與配件之間無線連接。
·住戶布防后，當有人非法闖入時，門磁場就會自動報警到管理中心機，當煤氣泄露達到一定濃度時，煤氣探測器也會自動報警到管理中心，管理中心機可顯示報警住戶的單元號、房間號，并可區分出不同的報警類型，以便及時有效采取相應的處警措施。
6．樓宇對講設備
（1）主機
安裝在樓宇防盜門入口處的選通、對講控制裝置。主機一般安裝在各單元住宅門口的防盜門上或附近的墻上。
1)主機的組成：門口主機包括面板、底盒、操作部分、音頻部分、視頻部分、控制部分。
A、面板：主機的操作面，均裸露在安裝面上，提供使用者進行操作。
B、底盒：主機的安裝暗埋（明裝）盒，主要通過底盒的固定（一般有埋墻安裝、鑲門安裝等），主機的面板再固定在底盒上。主機底盒的使用材質根據不同廠家有金屬底盒以及塑料底盒兩種，但主要的原則是堅固，避免因?yàn)榘笛b而產生的擠壓變形。
C、操作部分：可操作是主機的最基本要求，操作部分均在主機的面板上，通常由操作按鍵部分及操作顯示部分組成。操作按鍵（直按式的按鍵及數字式的數字鍵盤）按照質地一般有金屬按鍵及塑料按鍵兩種，金屬按鍵堅固耐用（主機的按鍵是使用頻率最高的部分，堅固耐用應該是首先考慮方面，目前市場上出現的使用銀行柜員機按鍵，將單鍵壽命到百萬次以上便是例子），但金屬按鍵的缺點主要是夜間顯示（有些廠家的產品基本已經解決夜間顯示金屬按鍵的問題）。塑料按鍵的透光能力比較強，但缺點是耐用性不強，按鍵容易老化及損壞。
D、音頻部分：主機的音頻部分由喇叭和咪頭組成，主要進行音頻播放與音頻接收的功能。音頻部分在主機的內部。
E、視頻部分：主機的視頻部分由攝像頭組成（攝像頭分兩種：COMS與CCD），完成主機的圖像采集，再通過視頻通道發送到分機顯示屏。
F、控制部分：樓宇對講系統的控制部分在主機的內部，根據功能的不同，由一塊或多塊電路板構成。
2)主機的分類：
A、根據主機的操作方式不同：主機分成直按式主機、數碼式主機；
a、直按式主機：主機的面板上有很多與住戶對應的按鈕，每個按鈕對應一個住戶，按動按鈕可以呼叫指定住戶。直按式主機最大的優點是操作方便，每一按鍵代表一個住戶，按鍵上有住戶房間號碼的標注，操作簡單。最大的缺點是功能性不強
b、數碼式主機：主機的面板上有數字鍵盤，根據住戶房間號碼的不同可以進行不同數字按鍵組合來呼叫住戶，此類型主機基本應用于數字式樓宇對講系統。數字式主機最大的優點是功能性強，客戶可以在主機上執行比如密碼開鎖等功能。最大的缺點就是操作比較繁雜，來訪者必須清楚的了解住戶的房間號碼并可以在主機上準確的操作，在實際使用中會出現剛接觸者不知道怎樣使用的問題，所以一般的數字式主機的面板上都有基本的操作指南，以提升數字式主機的可操作性。數字式主機均有顯示屏，以提醒使用者所按的內容。一般的數字式主機使用四位LED數碼管來顯示房間號碼，更新的系統使用LCD液晶顯示屏顯示中文字符（并可以進行有中文菜單的編程），在操作過程中均有中文提示，極大的方便操作者使用。
B、根據實際使用戶數不同：主機分成單戶型主機、多戶型主機、大樓型主機；
a、單戶型主機：主機使用在只有一個住戶的系統中，一般情況下多為別墅、倉庫、廠房等地點，這種主機所對應的用戶是唯一的。
b、多戶型主機：主機使用在30戶以內的住戶的系統中，一般情況下為多層（10層以下）住宅中，這種主機所對應的用戶數量在2-30戶，在不同的廠家中，直按式及數碼式主機均可做為多戶型主機使用；
c、大樓型主機：主機使用在30戶以上的住戶的系統中，一般情況下為高層（10層以上）住宅中，這種主機一般最大容量在100戶以上（根據廠家及內部存儲容量的不同，我司最多的可單機帶9999戶），大樓型主機基本上是數碼式主機。
C、主機功能不同：主機分成非可視主機、可視主機。
a、非可視主機：主機主要功能為呼叫住戶、與住戶通話、住戶開鎖。此類型的主機的通道主要是控制通道（呼叫住戶功能及開鎖功能）和音頻通道；
b、可視主機：主機的主要功能組成為呼叫住戶、與住戶通話、住戶開鎖及住戶可看到主機的視頻信號。此類型的主機的通道主要是控制通道（呼叫住戶功能及開鎖）、音頻通道及視頻通道。
